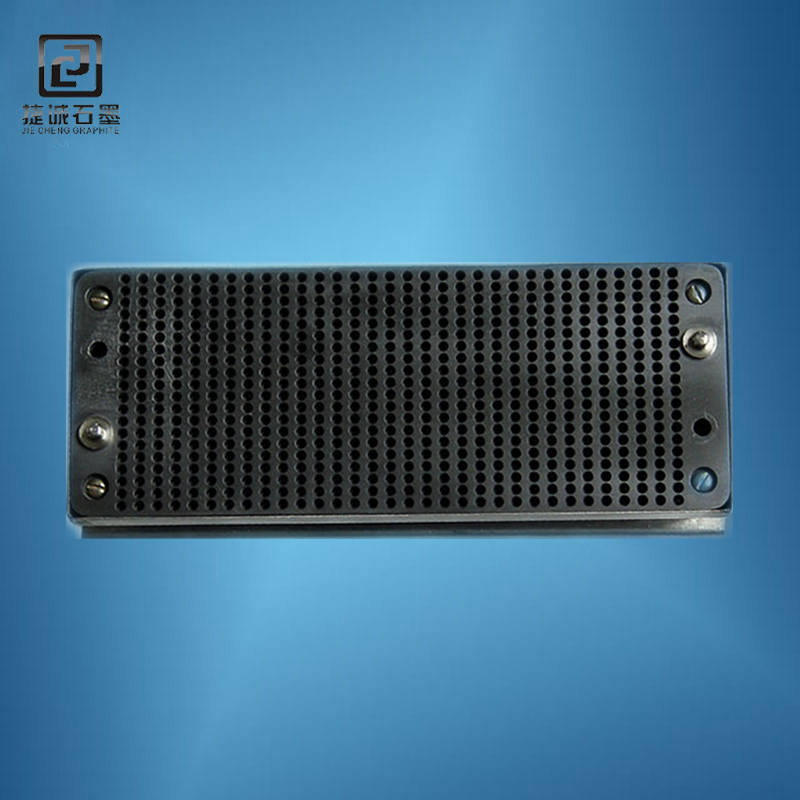

電子石墨模具

一種多芯片燒結用石墨模具，包括石墨底板（1）和石墨組裝條（2），所述石墨組裝條（2）的側部設有開口的燒結槽（3），所述的燒結槽（3）包括燒結腔（4）、位于燒結腔（4）的上側和下側并通過燒結腔（4）連通的上燒結槽（5）和下燒結槽（6），燒結腔（4）沿石墨組裝條（2）長度和寬度方向上的尺寸皆小于上燒結槽（5）和下燒結槽（6）沿石墨組裝條（2）長度和寬度方向上的尺寸。本發明的石墨組裝條上燒結槽的各個部位的結構按照被設計產品的結構設計，使得每個位置處的芯片與燒結槽上的不同位置相匹配，保證芯片在組裝與燒結的過程中不至于塌陷；具有結構簡單、使用方便的特點，適宜推廣使用。
